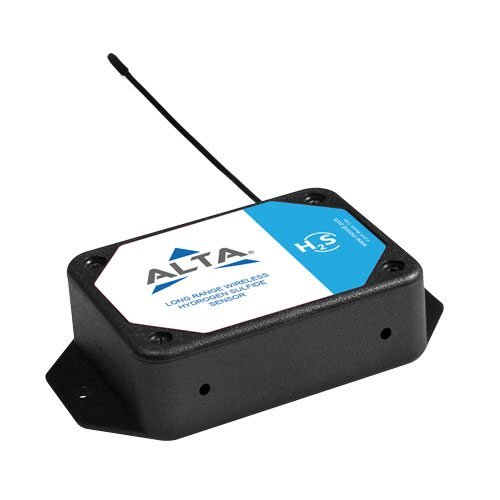

Description
FITUR UTAMA
- Mengukur H₂S sesaat dan rata-rata tertimbang waktu (TWA) dari tingkat gas H₂S, terkompensasi suhu
- Rentang Pengukuran: 0 hingga 50 ppm
- Resolusi: 0,1 ppm
- Akurasi: ± (5% dari pembacaan + 2 ppm)
- Waktu Respons: 200 detik (63% dari aktual)
- Ambang batas yang dapat dikonfigurasi untuk pemantauan kondisi kritis
PRINSIP OPERASI
Hidrogen Sulfida (H₂S) adalah gas berbahaya dan menyengat yang sering ada dalam operasi pengeboran minyak bumi atau terkait dengan limbah (gas rawa). Sensor H₂S Nirkabel ALTA menggunakan transduser elektrokimia berdaya sangat rendah untuk mengukur H₂S. Sensor mengukur tingkat H₂S di udara ambien setiap lima detik dan melaporkan pembacaan terbaru, bersama dengan suhu dan TWA dari H₂S, pada setiap Heartbeat yang dapat dikonfigurasi pengguna atau ketika ambang batas dilanggar. Pengukuran suhu digunakan untuk mengompensasi efek suhu pada elemen H₂S.
Sensor menyegarkan perhitungan TWA setiap 15 menit. Jika sensor telah berjalan kurang dari 7,5 jam, TWA akan dihitung berdasarkan total waktu berjalan. Untuk pengukuran suhu, sensor sesaat memberikan energi pada termistor secara seri dengan resistor presisi. Ini menghasilkan tegangan yang proporsional dengan suhu yang dikonversi sensor menjadi nilai suhu digital. Pengukuran ini kemudian dikirim ke gateway, sehingga data tersebut dapat diakses di iMonnit atau layanan data yang disetujui lainnya.
CONTOH APLIKASI
Sensor ini dapat digunakan untuk berbagai keperluan, antara lain produksi minyak mentah, produksi gas alam, pengolahan air limbah, fasilitas utilitas, pemantauan selokan/limbah (gas rawa), serta berbagai aplikasi tambahan lainnya.
FITUR SENSOR ALTA DARI MONNIT
Sensor ALTA Monnit menawarkan jangkauan nirkabel lebih dari 2.000 kaki yang dapat menembus lebih dari 18 dinding, meskipun jangkauan aktual dapat bervariasi tergantung pada lingkungan dan gateway yang digunakan. Sensor ini menggunakan teknologi Frequency-Hopping Spread Spectrum (FHSS) yang memberikan kekebalan interferensi terbaik di kelasnya serta manajemen daya terbaik untuk masa pakai baterai yang lebih lama. Perlu dicatat bahwa masa pakai baterai ditentukan oleh frekuensi pelaporan sensor dan variabel lainnya, dan opsi daya lain juga tersedia.
Keamanan data dijamin melalui Encrypt-RF® Security yang menggunakan Diffie-Hellman Key Exchange ditambah dengan Advanced Encryption Standard (AES)-128 Cipher Block Chaining (CBC) untuk pesan data sensor. Sensor dapat mencatat 2.000 hingga 4.000 pembacaan jika koneksi gateway terputus, dengan data tersimpan dalam flash non-volatil yang bertahan meskipun siklus daya dimatikan. Sebagai contoh, dengan Heartbeat 10 menit, sensor dapat menyimpan data sekitar 22 hari, sedangkan dengan Heartbeat 2 jam dapat menyimpan data sekitar 266 hari.
Sensor ini juga mendukung pembaruan otomatis firmware sensor melalui udara (over-the-air), yang memastikan sensor tetap relevan di masa depan. Tersedia pula layanan Sistem Pemantauan dan Notifikasi Sensor Nirkabel Online iMonnit Basic secara gratis untuk mengkonfigurasi sensor, melihat data, dan mengirim peringatan melalui SMS, email, dan panggilan suara.
SPESIFIKASI TEKNIS
SPESIFIKASI PENGUKURAN H₂S
| Parameter | Spesifikasi |
|---|---|
| Rentang (Sesaat dan TWA) | 0 hingga 50 ppm |
| Resolusi (Sesaat dan TWA) | 0,1 ppm |
| Akurasi (Sesaat dan TWA) | ± (5% dari pembacaan + 2 ppm) |
| Suhu Penyimpanan | 5°C hingga 30°C |
| Kelembaban Penyimpanan | 20 hingga 80% RH |
| Tekanan Penyimpanan | 0,8 hingga 1,2 atm |
| Waktu Penyimpanan | < 12 bulan direkomendasikan |
| Suhu Operasi (< 10 jam) | -40°C hingga 50°C (-40°F hingga 122°F) |
| Kelembaban Operasi (< 10 jam) | 0 hingga 100% RH |
| Suhu Operasi (kontinu) | -20°C hingga 40°C (-40°F hingga 122°F) |
| Kelembaban Operasi (kontinu) | 15 hingga 95% RH (non-kondensasi) |
| Rentang Tekanan Operasi | 0,8 hingga 1,2 atm |
| Waktu Respons | ~200 detik (63% dari aktual), ~750 detik (93,3% dari aktual) |
| Prinsip Pengukuran | Reaksi elektrokimia dari H₂S |
| Umur Operasi Elemen yang Diharapkan | > 5 tahun (10 tahun @ 23 ± 3°C; 40 ± 10% RH) |
| Kelebihan Beban Konsentrasi | > 5000 ppm |
| Stabilisasi setelah Daya Hidup | Hingga 24 jam |
Catatan:
- Kondisi penyimpanan yang direkomendasikan untuk mengurangi penuaan dan drift. Setelah penyimpanan, sensor mungkin memerlukan waktu hingga 24 jam untuk sepenuhnya stabil.
- Periode yang diperpanjang (>60 hari) dalam <10% RH dapat merusak sensor secara permanen.
SPESIFIKASI PENGUKURAN SUHU
| Parameter | Spesifikasi |
|---|---|
| Rentang | Dibatasi oleh rentang operasional badan sensor |
| Akurasi | ± 1°C (±1,8°F) |
| Resolusi | 0,1°C (0,18°F) |
| Waktu Respons | 17 menit (63% dari Aktual), 127 menit (99,3% dari Aktual) |
SPESIFIKASI NIRKABEL ALTA
| Parameter | Spesifikasi |
|---|---|
| Pencatatan Data | Sensor mencatat 2000 hingga 4000 pembacaan jika koneksi gateway terputus (flash non-volatil, bertahan melalui siklus daya):<br>- Heartbeat 10 menit = ~22 hari<br>- Heartbeat 2 jam = ~266 hari |
| Protokol Nirkabel | ALTA Proprietary Frequency-Hopping Spread Spectrum (FHSS) |
| Daya Transmisi Nirkabel (EIRP) | 50 mW (900MHz), 25 mW (868 MHz), 10 mW (433 MHz) |
| Jangkauan Nirkabel | 2.000+ kaki menembus 18+ dinding dengan ALTA XL® Gateway |
| Keamanan | Encrypt-RF® (pertukaran kunci 256-bit dan AES-128 CTR) |
SPESIFIKASI UMUM
| Parameter | Spesifikasi |
|---|---|
| Rentang Tegangan Baterai | 2,0 hingga 3,8 VDC |
| Ketinggian Operasi (lingkungan tanpa tekanan) | -15,2 hingga 1.982 m (-50 hingga 6.500 ft) |
| Ketinggian Penyimpanan (lingkungan tanpa tekanan) | -15,2 hingga 3.048 m (-50 hingga 10.000 ft) |
| Ketinggian Operasi dan Penyimpanan (tanpa catu daya DC) | -30,48 hingga 5.547 m (-100 hingga 18.200 ft) |
| Kelembaban Operasi | 15 hingga 85% RH (non-kondensasi) |
SERTIFIKASI
| Frekuensi | Sertifikasi dan Standar |
|---|---|
| Sensor 900 MHz | FCC ID: ZTL-G2SC1 dan IC: 9794A-G2SC1 |
| Sensor 868 dan 433 MHz | Diuji dan mematuhi: EN 55032: 2015/A11:2020; EN 55035:2017/A11:2020; ETSI EN 300 220 V3.2.1 (2018-06); ETSI EN 301 489-3 V2.2.0. (2021-11); dan ETSI EN 303 645 |
| Semua Sensor | Diuji dan mematuhi: EN 61010-1 dan EN 60950 dan memenuhi RoHS 2015/863 dan REACH 224 (Juni 2022), sesuai dengan IEC 63000:2016/AMD1:2022 |
CROSS SENSITIVITY
Sebagian besar sensor kimia menunjukkan beberapa sensitivitas silang terhadap gas lain. Tabel berikut mencantumkan respons relatif dari gas pengganggu potensial umum, dan konsentrasi di mana data dikumpulkan.
CROSS SENSITIVITY
| Gas/Vapor | Konsentrasi yang Diterapkan (PPM) | Respons Tipikal (PPM H₂S) |
|---|---|---|
| Hydrogen Sulfide (Hidrogen Sulfida) | 25 | 25 |
| Chlorine (Klorin) | 10 | -2,2 |
| Nitrogen Dioxide (Nitrogen Dioksida) | 10 | -2,0 |
| Sulfur Dioxide (Sulfur Dioksida) | 20 | 1,7 |
| Nitric Oxide (Nitrogen Oksida) | 50 | 1,2 |
| Carbon Monoxide (Karbon Monoksida) | 400 | 1,1 |
| Ozone | 5 | -0,9 |
| Methane (Metana) | 500 | 0,1 |
| Ammonia (Amonia) | 100 | 0,1 |
| n-Heptane | 500 | < 0,05 |
INTERPRETASI DATA CROSS SENSITIVITY:
PERHATIAN PENTING:
- Hydrogen Sulfide (H₂S) → Baseline: 25 ppm H₂S = 25 ppm reading. Ini adalah respons yang diharapkan.
- Chlorine & Nitrogen Dioxide → Respons NEGATIF! Chlorine pada 10 ppm memberikan reading -2,2 ppm H₂S, dan NO₂ pada 10 ppm memberikan reading -2,0 ppm H₂S. Artinya gas-gas ini bisa MENURUNKAN pembacaan H₂S yang sebenarnya.
- Sulfur Dioxide, Nitric Oxide, CO → Memberikan respons positif tapi relatif kecil (1-2 ppm). Perlu diwaspadai di lingkungan industri.
- Ozone → Respons negatif -0,9 ppm pada 5 ppm ozone.
- Gas Lainnya (Methane, Ammonia, n-Heptane) → Respons sangat minimal (< 0,1 ppm), praktis tidak berpengaruh.
KESIMPULAN: Sensor ini punya selectivity yang cukup baik untuk H₂S, TAPI hati-hati dengan keberadaan Chlorine dan Nitrogen Dioxide karena bisa memberikan false negative (pembacaan lebih rendah dari yang sebenarnya). Ini sangat KRUSIAL untuk aplikasi safety!

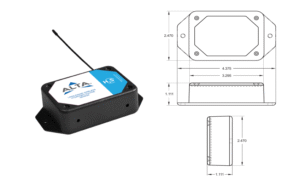

SPESIFIKASI TEKNIS BERDASARKAN TIPE SENSOR
SPESIFIKASI ALTA® ENTERPRISE
| Parameter | Spesifikasi |
|---|---|
| Baterai Standar | 2x 1,5V AA Alkaline, 1500 mAh |
| Baterai Opsional | 2x 1,5V AA Lithium, 3000 mAh |
| Masa Pakai Baterai | 10+ tahun diharapkan |
| Opsi Daya Eksternal | Tegangan input: 5,0-12,0 V<br>Jack daya: 2,1 x 5,5 mm barrel, kutub positif di tengah<br>Baterai menyediakan daya cadangan jika daya eksternal terputus |
| Rentang Suhu Operasi (pengukuran tanpa kabel): | |
| – Baterai AA Alkaline | -18°C hingga 50°C (0°F hingga 122°F) |
| – Baterai AA Lithium L91 | -25°C hingga 50°C (-13°F hingga 122°F) |
| – Catu Daya 5V AS | 0°C hingga 40°C (32°F hingga 104°F) |
| – Catu Daya 5V Internasional | 10°C hingga 40°C (50°F hingga 104°F) |
| Jenis Antena Nirkabel | Kawat cambuk gelombang 1/4, 20 gauge, 3,5″ (900/868MHz), 7″ (433MHz) |
| Berat | 4,0 oz. (113 g) |
| Catatan Penting | Perangkat keras tidak dapat menahan tegangan negatif. Harap berhati-hati saat memasang dan melepas baterai.<br>Operasi di bawah 0°C (-32°F) akan mengurangi masa pakai baterai. |
DATA YANG DILAPORKAN SENSOR
Sensor melaporkan tiga nilai berikut:
- Pengukuran H₂S terbaru dalam parts per million (ppm)
- Rata-rata tertimbang waktu (TWA) 7,5 jam dari H₂S dalam parts per million (ppm)
- Pengukuran suhu terbaru dalam °C
CATATAN PENGGUNAAN
SENSOR TINGKAT KOMERSIAL
Sensor tingkat komersial Monnit dirancang untuk aplikasi dalam lingkungan biasa dengan suhu ruangan normal, kelembaban, dan tekanan atmosfer yang normal. Jangan menggunakan sensor ini dalam kondisi berikut karena faktor-faktor ini dapat merusak karakteristik produk dan menyebabkan kegagalan serta kerusakan: lingkungan dengan gas korosif atau gas penghilang oksigen seperti gas klorin, gas hidrogen sulfida, gas amonia, gas asam sulfat, gas nitrogen oksida, dan sebagainya; lingkungan dengan gas yang mudah menguap atau mudah terbakar; kondisi berdebu; lingkungan bertekanan rendah atau bertekanan tinggi; lokasi basah atau terlalu lembab; tempat dengan air laut, minyak, cairan kimia, atau pelarut organik; tempat dengan getaran yang sangat kuat; dan tempat lain di mana kondisi berbahaya serupa ada.
Gunakan produk ini dalam rentang suhu yang ditentukan. Suhu yang lebih tinggi dapat menyebabkan kerusakan karakteristik atau kualitas material.
