Description
Features
- Membaca sumbu X, Y, dan Z
- Menggunakan teknologi Kawat Getar yang telah teruji
- Teruji dalam pemantauan jangka panjang
- Cocok untuk pemantauan manual atau jarak jauh
- Sepenuhnya tahan air
- Dilengkapi termistor untuk pemantauan suhu
- Akurat dan tangguh
Benefits
- Pemantauan gerakan independen tiga arah dalam satu instalasi mudah
- Lebih dari 30 tahun pengalaman dalam desain dan manufaktur teknologi instrumen Kawat Getar
- Pembacaan akurat dan berulang pada kabel yang panjang
- Umur pakai panjang, stabilitas jangka panjang, dan keandalan
- Penahan lonjakan tegangan berlebih dipasang untuk melindungi dari kerusakan listrik
- Kabel penghubung kuat, terlindungi, dan fleksibel
Operation
Application

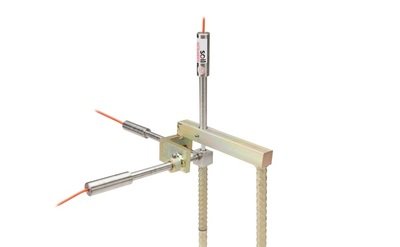

Pengukur Sambungan Triaksial Kawat Getar digunakan untuk memantau pergerakan pada sambungan konstruksi; contoh umum meliputi:
- Bendungan beton
- Terowongan
- Tangki
- Struktur pasangan bata
Specifications
Vibrating Wire Transducer
| Kategori | Keterangan |
| Rentang | 30mm |
| Resolusi¹ | 0.025% skala penuh |
| Akurasi | ±0.2mm/% skala penuh |
| Rentang suhu | -20 hingga +80°C |
| Berat (tanpa kabel) | 190g |
| Dimensi | 290mm x Ø19mm |
| Metode eksitasi | Pluck atau sweep |
| Material | Baja Tahan Karat 316 |
| Perlindungan Ingress | IP68 hingga 1700 kPa |
Kabel
| Tipe | Standar |
| Konstruksi | 4 inti, selubung PUR, layar foil & kabel drain |
| Diameter | 4mm |
| Berat/m | 30g |
| Panjang kabel maksimum yang direkomendasikan | mV/V – 40 meter<br>4-20mA – 1000 meter |
Thermistor
| Tipe | NTC 3k Ω |
| Akurasi | ±0.5°C |
| Resolusi¹ | 0.1°C |
Angkur
| Tipe | Groutable |
| Material | Baja berlapis seng |
| Dimensi | 165mm x Ø20mm dan 214mm x Ø20mm |
Pemasangan 3D
| Material | Baja berlapis seng |
| Dimensi | 260mm x 112mm x 112mm |
Landasan Referensi (bagian dari pemasangan 3D)
| Material | Baja Tahan Karat |
| Dimensi | 31mm x 31mm x 31mm |
1 Tergantung pada pembacaan
2 Dalam posisi tertutup
3 Tersedia dalam Baja Tahan Karat
Ordering Information
| Kategori | Nama Produk | Keterangan |
| Vibrating Wire Triaxial Jointmeters | Kabel baja hanya bisa dipasang di lokasi dengan joint sealing kit CA-4.1. | |
| J3-1.15 | Vibrating wire triaxial jointmeter, rentang 30mm, termasuk 3 buah vibrator displacement transducers, dipasang pada lengan dengan angkur dan thermistor. Tersegel hingga 15 Bar. | |
| J3-1.15-C | Pelindung, untuk J3-1.15 Triaxial Jointmeter. | |
| Connecting Cable and Fittings | ||
| CA-3.1-4-IC | Kabel instrumen, 4 inti, 7/0.20, terlindung; harga per meter, jaket polyurethane. | |
| CA-2.2-12-SC | Kabel multi-inti, 12 inti, 7/0.20, terlindung; harga per meter, jaket PVC. | |
| RO-JB-TJM | Kotak sambungan untuk 3 buah Vibrator Displacement Transducers ke dalam 12 inti kabel multi-inti. | |
| CA-4.1 | Joint sealing kit. | |
| CA-4.2 | Pita perekat berwarna; set isi 10 buah. | |
| CA-4.3 | Alat crimping. | |
| CA-4.4 | Selongsong crimping; set isi 100 buah. | |
| W6-6.1 | Pengikat nilon; harga per buah, 150mm x 3.5mm, pak isi 100 buah. | |
| ST1-3.5 | Pengikat nilon; harga per buah, 370mm x 4.7mm, pak isi 100 buah. | |
| Peralatan Instalasi | ||
| W6-4.4 | Cartridge resin poliester; 150ml, untuk memasang angkur ke dalam lubang bor. | |
| W6-4.5 | Alat injeksi cartridge. | |
| Manual | ||
| MAN-147 | Manual Vibrating Wire Triaxial Jointmeter. |
