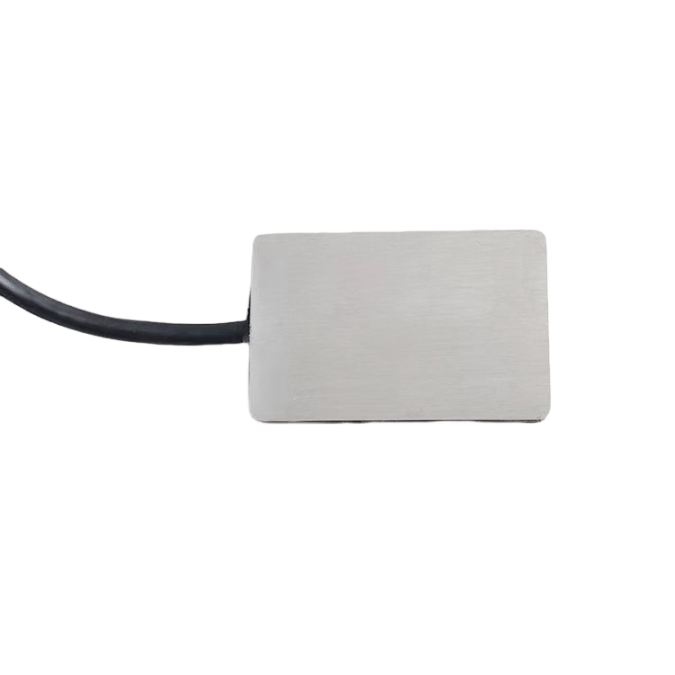

Sensor Untuk Pertanian NiuBoL Soil heat Flux Sensor Used to Measure Soil Energy Balance and Thermal Conductivity of Soil Layers

Description

I. Tinjauan Produk Sensor Fluks Panas Tanah:

Sensor Fluks Panas Tanah, juga dikenal sebagai Pelat Fluks Panas, Pelat Fluks Panas Tanah, Pengukur Fluks Panas, dan nama lainnya, adalah instrumen yang digunakan untuk mengukur fluks panas, yang dapat digunakan untuk pengukuran tanah internal. Alat ini melewati tumpukan termoelektrik dan mengeluarkan tegangan yang sebanding dengan fluks panas. Alat ini mudah dioperasikan dan sangat cocok untuk mengukur konduktivitas termal tanah dan dinding bangunan serta dinding kaca. Nilai fluks panas tanah diperoleh dengan menggunakan pelat fluks panas yang diukur pada kedalaman 2 cm di dalam tanah. Sepanjang tahun, nilai ini berubah seiring pergantian musim, fluks panas tanah di musim panas bernilai positif, baik panas masuk ke lapisan tanah, dan jumlah nilainya lebih besar; di musim dingin, fluks panas tanah bernilai negatif, panas di dalam tanah dilepaskan ke atmosfer, tetapi jumlah nilainya lebih kecil.

Kedua, ruang lingkup aplikasi sensor fluks panas tanah:

Fluks panas tanah dapat digunakan secara luas dalam lingkungan, pertanian, kehutanan, penanaman, konstruksi dan bidang lainnya.

Parameter teknis sensor fluks panas tanah :

Supply voltage: □DC12-24V □DC 5V

Output signal: □ Current type 4-20mA □ 0-2V □ RS485

◆Measuring range: -200 to 200 w/m2

◆ Internal resistance less than 300Ω

◆Measurement accuracy: less than 5%

◆ Heat flow calculation formula

Heat flow (w/m2) = Coefficient (w*m-2/mv) * Output (mv)

◆Working current:12V power up about 26mA

IV. Fitur fungsional

1. Ukuran kompak, pengukuran cepat dan akurat

2. Desain konsumsi daya rendah, menggunakan mode kontrol konsumsi daya yang wajar

3. Kinerja yang stabil

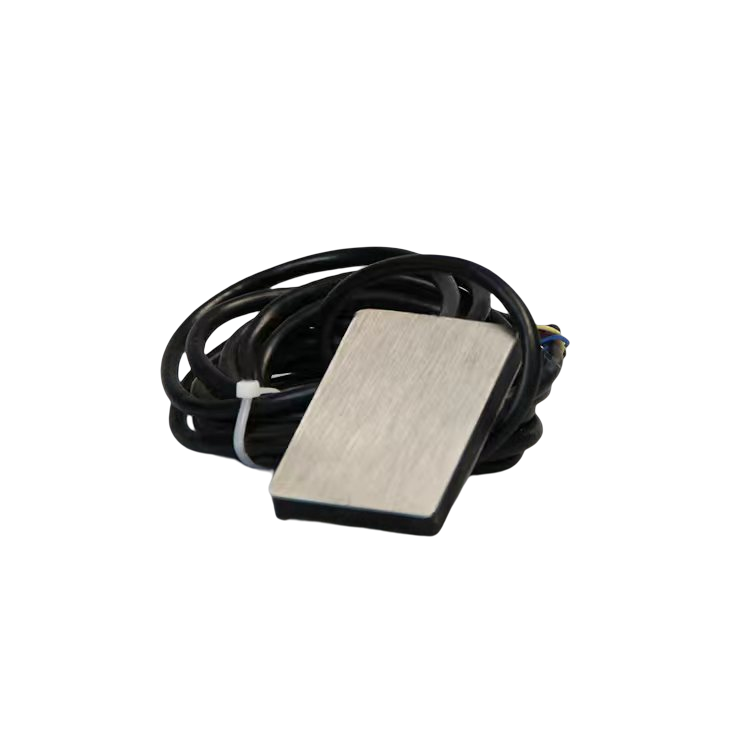

Sensor Fluks Panas Tanah

(I) Metode pengukuran dalam tanah

Permukaan pelat harus tegak lurus terhadap arah aliran panas, dan ditempatkan secara horizontal di lapisan tanah. Kedalaman penimbunan sensor, biasanya dari bawah permukaan alami sedalam 3-10 cm, harus diusahakan untuk tidak diletakkan langsung di permukaan tanah. Karena bawah permukaan alami bukanlah bidang geometris, undulasi kecil pada permukaan akan membuat pembacaan sensor kehilangan representasinya, sementara permukaan atas sensor yang bersentuhan langsung dengan udara juga dapat menghasilkan kesalahan radiasi. Biasanya, lahan yang representatif dipilih di lokasi pengamatan, dan profil digali vertikal ke bawah dengan sekop.

Dari permukaan tanah ke bawah sepanjang profil, ukur kedalaman yang dibutuhkan, lalu buat lubang pada arah horizontal. Lubang tersebut dapat ditempatkan pada pelat aliran panas. Agar sensor di kedua sisi permukaan dapat menjaga kontak yang baik dengan tanah, sensor diarahkan sepanjang profil dan kemudian ditimbun kembali. Namun, perlu dicatat bahwa kedalaman penimbunan pelat aliran panas haruslah jarak antara garis tengahnya dan permukaan tanah.

(ii) Metode pengukuran di dinding

Pertama-tama, permukaan sensor aliran panas dilapisi dengan petroleum jelly secara merata, dan sensor aliran panas yang dilapisi dengan petroleum jelly tersebut ditempelkan pada permukaan dinding, sehingga dinding dan sensor aliran panas dapat bersentuhan erat, dan diamkan selama beberapa menit, dan kemudian pengukuran dapat dimulai setelah sensor aliran panas beradaptasi dengan suhu sekitar.

Petunjuk Penggunaan:

   Pemasangan sensor fluks panas tanah harus memilih lokasi yang representatif dalam rentang penelitian. Jika lapisan permukaan lebih kompleks, sensor harus ditempatkan di area yang efektif dengan cakupan yang lebih rendah dan fluks panas tanah yang lebih seimbang.

    Selama penggunaan, pastikan untuk memperhatikan bagian depan dan belakang sensor fluks panas, penempatan yang benar adalah sisi depan menghadap ke atas.

   Pertama, gunakan sekop kecil untuk menggali lubang vertikal, tentukan jarak sensor fluks panas ke permukaan tanah sesuai kebutuhan pengguna, lalu gunakan pisau kecil untuk membuat potongan horizontal di sisi lubang. Usahakan permukaan tanah tetap utuh, atau minimal tanpa kerusakan, masukkan sensor fluks panas ke dalam potongan horizontal. Untuk mendapatkan fluks panas tanah yang akurat, pastikan pelat fluks panas bersentuhan penuh dengan tanah.

   Ingat, jangan arahkan kabel keluaran pelat fluks panas langsung ke permukaan tanah. Sebagian kecil kabel keluaran pelat fluks panas harus dikubur di dalam tanah untuk mengurangi konduksi panas kabel keluaran.

   Setelah semua sensor terpasang, pastikan untuk mengembalikan tanah galian ke posisi semula sesegera mungkin.

Sepanjang tahun, fluks panas tanah berubah seiring pergantian musim. Di musim panas, fluks panas tanah bernilai positif, artinya, terdapat panas yang masuk ke lapisan tanah, dan jumlahnya besar; di musim dingin, fluks panas tanah bernilai negatif, dan fluks panas tanah juga negatif. Panas tersebut dilepaskan ke atmosfer, tetapi dalam jumlah kecil.
