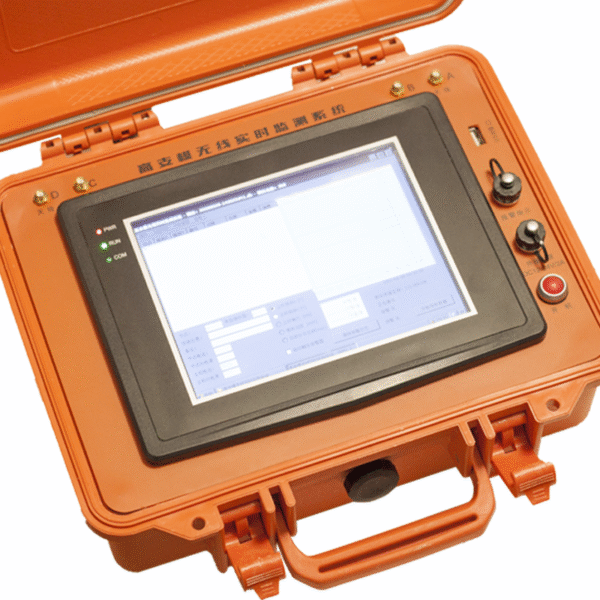

Sistem Pemantauan Dukungan Format Tinggi Monitoring System of MAS-GZM High Foram Support

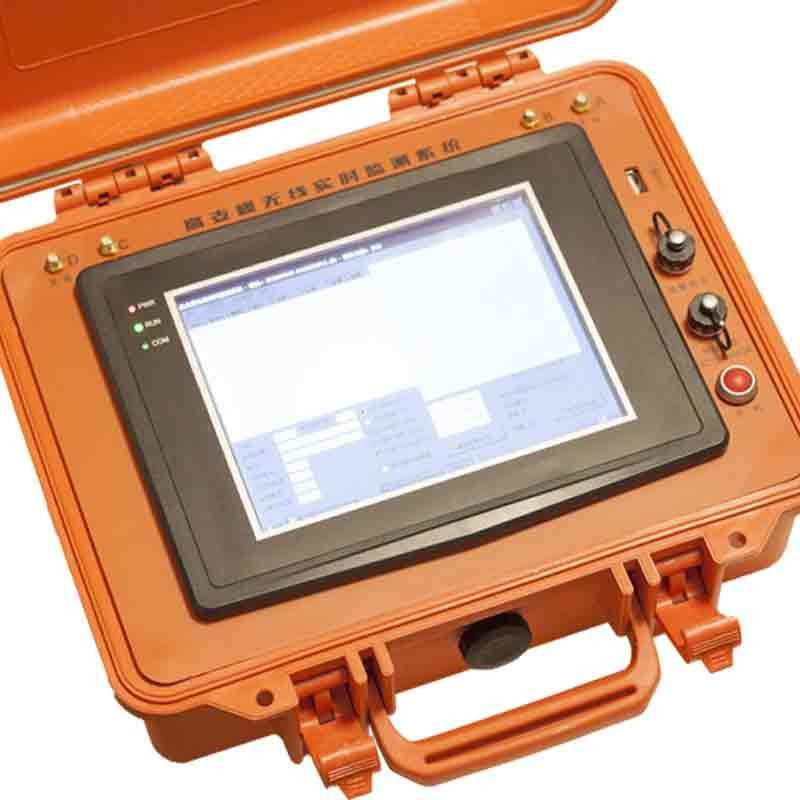

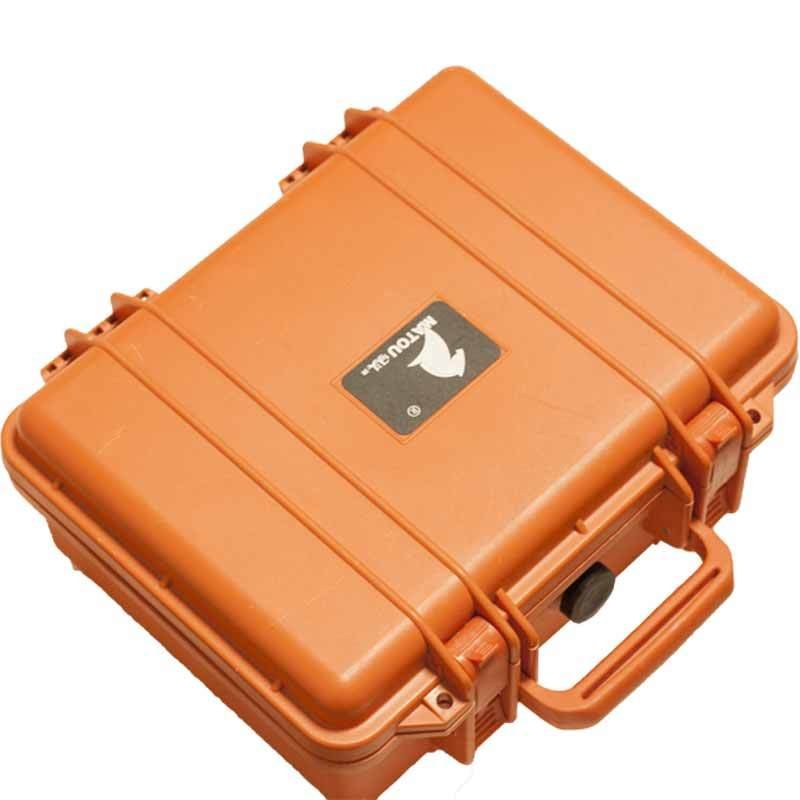

Sistem Pemantauan Dukungan Format Tinggi Monitoring System of MAS-GZM High Foram Support - Image 2

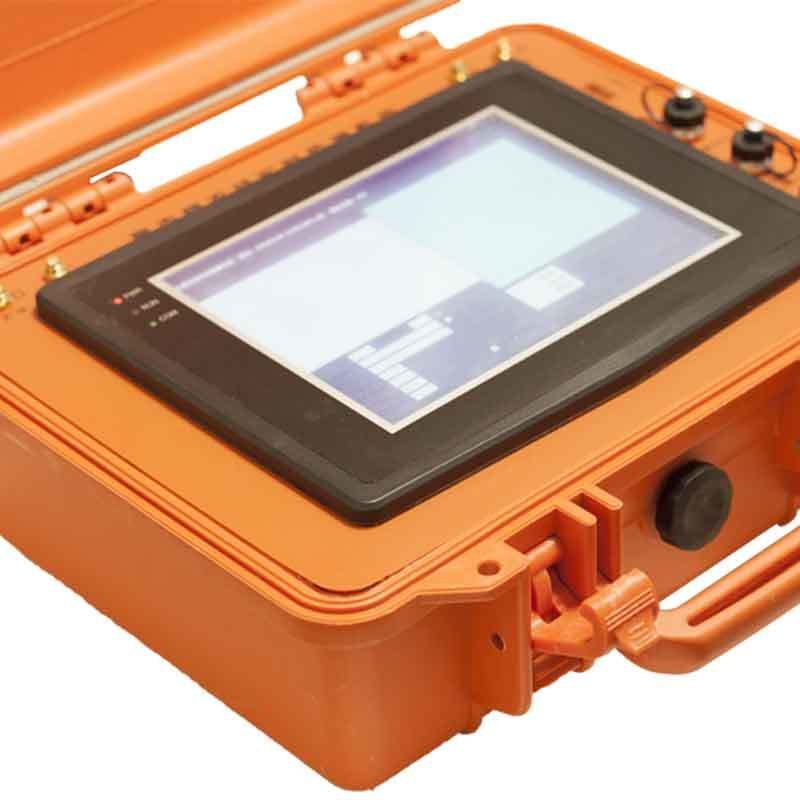

Sistem Pemantauan Dukungan Format Tinggi Monitoring System of MAS-GZM High Foram Support

Sistem pemantauan nirkabel mode tumpuan tinggi MAS-GZM mencakup host, node, sensor perpindahan, sensor berat, serta alarm suara dan cahaya. Sistem ini mengadopsi mode transmisi nirkabel, yang dapat memantau kemiringan batang vertikal, penurunan templat, perpindahan horizontal, dan gaya aksial tumpuan, serta menjalankan pra-alarm dan alarm melalui mesin all-in-one dan alarm suara dan cahaya. Pengguna dapat melihat data real-time dari sensor, daya node dan mesin all-in-one, status pra-alarm, dll. pada mesin all-in-one. Sistem ini mudah dirakit, digunakan, dan dipasang, serta banyak digunakan dalam pemantauan status bekisting tinggi di berbagai bangunan yang sedang dibangun.

Categories: Data Acquisition, Structural Health Monitoring System

Description
Reviews (0)

Description

Sistem pemantauan mode dukungan tinggi MAS-GZM mencakup mesin all-in-one, node, dan sensor. Data sensor yang dikumpulkan oleh node ditransmisikan ke mesin all-in-one melalui transmisi nirkabel ZigBee. Chip inclinometer tertanam di node, dan pengukur retakan atau sensor penimbangan dapat dihubungkan ke luar, dan data dapat dikeluarkan setelah dinyalakan. Mesin all-in-one ini dapat mengatur ambang batas pra-alarm dan alarm. Setelah data terdeteksi melebihi batas, node dan mesin all-in-one dapat menjalankan alarm suara dan cahaya. Pelanggan dapat segera mengunggah data ke server jika diperlukan.

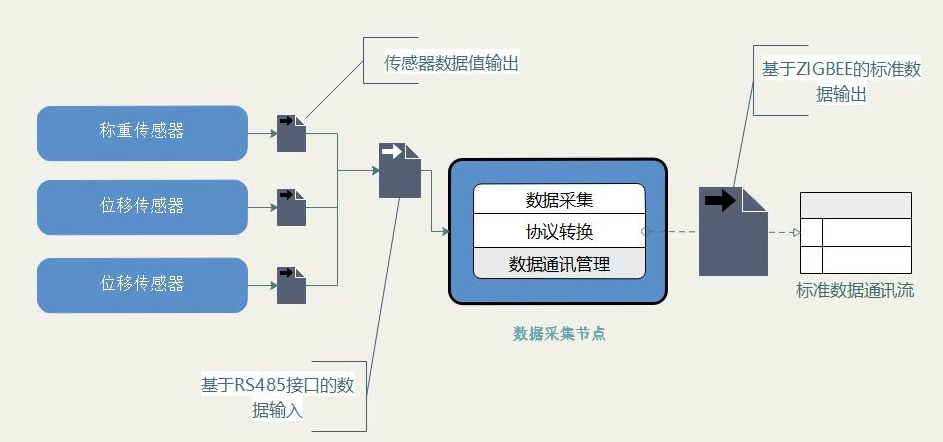

Gambar 2-1 Diagram skematik node akuisisi data bekisting tinggi

Characteristics:

● Transmisi data nirkabel, mengurangi kabel dan dampak pada lokasi konstruksi
● Komunikasi paralel ZigBee multi-saluran, transmisi efisien untuk memastikan data real-time
● Node dinyalakan dan mengeluarkan data, yang mudah dioperasikan
● Daya tahan baterai node lithium yang lama, untuk memastikan pekerjaan normal selama pengecoran
● Node memiliki kinerja tahan air IP66.

Specifications

▼ All-in-one Machine Parameters
Operating Temperature Range	-10 ℃ ~ 55 ℃
Storage Temperature Range	-20 ℃ ~ 70 ℃
Charging Power Supply	DC24V/2A
Endurance	4.5h @ 25 ℃(16 nodes communication, data interval 5S)
Maximum Number of Supported Nodes	32
Weight	2.5Kg
Dimensions	403mm (length) * 330mm (width) * 175mm (height)
▼ Node Parameters
Monitoring Factors	Vertical rod axial force, vertical rod tilt, template settlement, horizontal displacement of support
Range	Monitoring of axial force of vertical rod: 0 ~ 150kN; monitoring of horizontal displacement of support and settlement of formwork: measuring range 0~50mm; tilt monitoring: ± 90 °
Accuracy	Monitoring of axial force of vertical rod: 0.5 F.S; Monitoring of horizontal displacement of support and settlement of formwork: measuring range ± 0.5mm; tilt monitoring: ± 0.1 °
Data Transfer	ZigBee Wireless
Operating Temperature Range	-10 ℃ ~ 55 ℃
Storage Temperature Range	-20 ℃ ~ 70 ℃
Charging Power Supply	DC24V/2A
Endurance	34h @ 25 ℃ (data interval 5S)
Waterproof	IP66
Weight	0.8Kg
Dimensions	100mm (length) * 100mm (width) * 60mm (height)
▼ Sound and Light Alarm Parameters
Rated Voltage	DC12V
Protection Level	IP65
Explosion-proof Sign	ExDIICT6
With Light Source	LED
Sound Intensity	110 decibels
