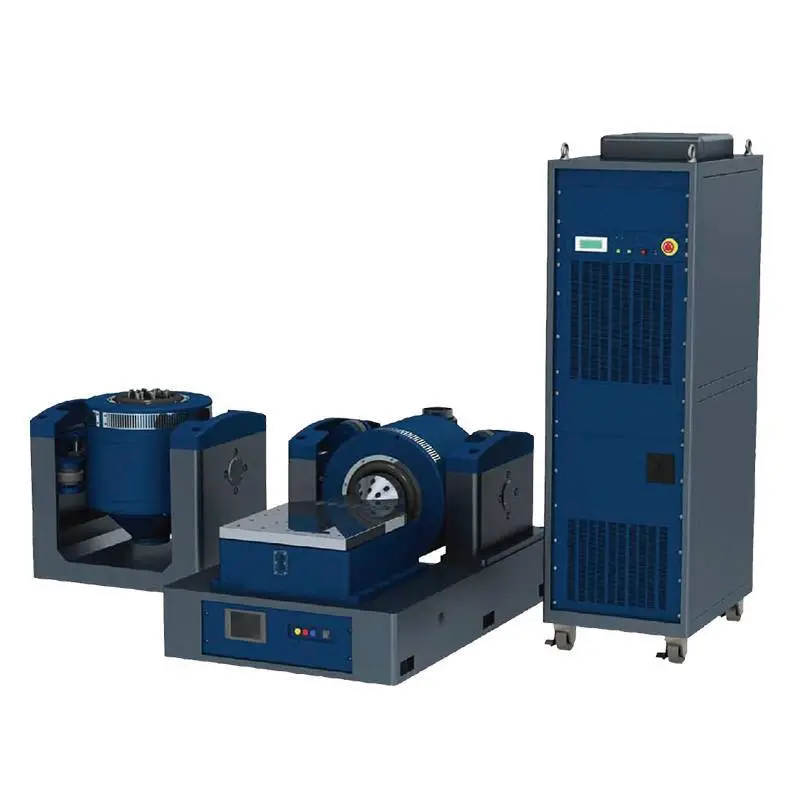

Sistem Uji Getaran 2 sumbu ( 2-Axis Vibration Test Systems )

Description

Aplikasi:

Sistem Bantalan Hidrostatik Haida yang dirancang secara unik meminimalkan pembicaraan silang di antara semua sumbu dan juga membuat Generator Getaran 2-sumbu menjadi ringkas. Sistem ini mampu melakukan eksitasi simultan 2-sumbu; horizontal (X) dan vertikal (Z), mensimulasikan ‘Getaran yang Lebih Nyata’ seperti yang dikatakan bahwa eksitasi 2-sumbu dapat mengendapkan lebih dari 90% cacat tersembunyi yang dapat dideteksi. Selain eksitasi simultan, Sistem Uji Getaran 2-sumbu telah digunakan untuk pengujian berurutan dari 2 sumbu sehingga berkontribusi pada penghematan waktu dan penghapusan tenaga kerja yang merepotkan karena tidak ada penanganan meja vertikal & horizontal dan juga tidak ada pembongkaran & pemuatan spesimen yang diperlukan, terutama yang digunakan untuk pengujian transportasi untuk spesimen besar dan berat.

Standar pengujian: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIB, BS, dll.

Fitur

1. Frekuensi atas untuk sinus adalah frekuensi yang dapat mencapai output gaya maksimum, sedangkan untuk acak adalah frekuensi yang dapat dikontrol oleh pola acak PSD yang memiliki -6dB/okt atau roll-off yang lebih curam daripada frekuensi atas untuk sinus (atau lebih rendah).

Frekuensi yang lebih rendah untuk kontrol dan eksitasi masing-masing adalah 2Hz dan 0,5Hz, kecuali jika diminta secara khusus.

2. Semua Power Amplifier adalah tipe pendingin udara.

3. Sistem tipe HT dan LT yang memiliki output gaya maks. 3kN (306kgf), 7kN (714kgf) atau 20kN (2.040kgf) juga tersedia.

4. Dengan penggunaan Power Amplifier 1-ch dan bukan Power Amplifier 2-ch, Sistem Uji Getaran Berurutan 2-sumbu (Otomatis) juga tersedia, yang dapat ditingkatkan menjadi Sistem Uji Getaran Simultan Triaksial di masa mendatang dengan menambahkan Power Amplifier 1-ch dan pengontrol yang diperlukan.

5. Generator Getaran dengan ukuran meja selain yang ditunjukkan di atas juga tersedia berdasarkan permintaan.

6. Daya yang dibutuhkan adalah 3 fase 200/220/380 / 415V, 50 / 60Hz.

7. Untuk distribusi akselerasi yang lebih baik di atas meja, bobot yang dapat dipindahkan akan lebih berat 10 hingga 30kg untuk penambahan bobot keseimbangan yang tepat.

8. Untuk G-8230 (30kN), sistem berpendingin udara tersedia berdasarkan permintaan.

9. Untuk sistem berpendingin udara, disarankan agar udara panas dari blower pendingin dikirim ke luar.

10. Sistem yang memiliki output gaya yang lebih besar dan / atau perpindahan yang lebih besar dari yang ditunjukkan di atas juga tersedia berdasarkan permintaan.

Spesifikasi

System Model	Max. Force Output		Max. Accele- ration	Max. Velo- city	Max. Displace- ment	Fre- quency Range		Table Size	Mov- able Mass	Max. Pay- load	Power Re- quired	Cooling System
	Sine kN (kgf)	Sine kNrms (kgfrms)	m/s²(G)	m/s	mmp-p	Hz	Hz	mm	kg	kg	kVA	[m³ / min] [L/min]
HD-G826-1	2.9(300)	1.8(180）	84（8.6）	1	26	1500	2000	200×200	35	50	17	Air (16)
HD-G826-1	4.9 （500）	3.4 （350）	137（14）	1	26	1500	2000	200×200	35	50	24	Air(16)
HD-G826-1			62（6.3）		51	1000	1500	400×400	80	100
HD-G826-1			41（4.2）			800	1000	600×600	120	100
HD-G826-1		3 (300)	27（2.8）			500	700	800×800	180	200
HD-G826-1		2.5 (250)	21（2.1）			350	500	1000×1000	240	200
HD-G826-1		3.4 （350）	61（6.2）		30	100	700	500×500	80	100	18
HD-G826-1			49（5）			100	500	600×600	68	100
HD-G826-1			32（3.3）			100	400	800×800	125	200
HD-G826-1			27（2.7）			100	300	1000×1000	160	200
HD-G826-1	9.8 （1000）	6.8 （700）	284（29）	1.2	26	1350	2000	260×260	35	100	36	Air(16)
HD-G826-1			127（13）		51	1000	1500	400×400	80	100
HD-G826-1			81（8.3）			800	1200	600×600	120	100
HD-G826-1			55（5.6）			700	1000	800×800	180	200
HD-G826-1		5 (500)	41(4.2)			350	500	1000×1000	240	200
HD-G826-1			32（3.3）			300	500	1200×1200	300	300
HD-G826-1		6.8 （700）	81（8.3）	1.2	51	100	500	600×600	120	200	25
HD-G826-1			57（5.8）			100	400	800×800	170	200
HD-G826-1			49（5）			100	300	1000×1000	200	300
HD-G826-1			36（3.7）			100	200	1200×1200	270	300
HD-G826-1	19 （2000）	13.7 （1400）	326（33）	1	26	1200	2000	320×320	60	200	73	Air (44)
HD-G826-1			147（15）		51	800	1200	500×500	135	200
HD-G826-1			100（11）			500	1000	800×800	190	300
HD-G826-1		9.8 (1000)	68（6.9）			350	500	1000×1000	290	500
HD-G826-1			52（5.3）	0.9		300	350	1200×1200	375	500
HD-G826-1			34（3.5）			250	350	1500×1500	565	500
HD-G826-1		13.7 （1400）	97（10）	0.9	51	100	400	800×800	195	300	40
HD-G826-1			63（7）			100	300	1000×1000	300	300
HD-G826-1			47（5）			100	300	1200×1200	400	500
HD-G826-1			29（2.9）			100	100	1500×1500	670	500
HD-G826-1	29 （3000）	20.5 （2100）	490（50）	1.1	26	1200	2000	320×320	60	200	98	Air(50)
HD-G826-1			215（22）		51	800	1200	500×500	135	200
HD-G826-1			147（15）			500	1000	800×800	195	300
HD-G826-1		15 (1500)	98（10）			350	500	1000×1000	290	500
HD-G826-1			78（8）	0.9		300	350	1200×1200	375	500
HD-G826-1			52（5.3）			250	350	1500×1500	565	500
HD-G826-1	49 （5000）	34 （3500）	392（40）	1.3	51	800	1200	500×500	125	300	170	Water(470)
HD-G826-1			245（25）			700	1000	800×800	200	300
HD-G826-1		25 （2500）	186（19）	0.9		350	500	1000×1000	270	500
HD-G826-1			79（8.1）			250	350	1500×1500	620	700
HD-G826-1			70（7.1）			200	350	1800×1800	700	1000
HD-G826-1	63 （6500）	44（4550）	510（52）	1.4	51	800	1200	500×500	125	300	200	Water(560)
HD-G826-1			294（30）			700	1000	800×800	200	300
HD-G826-1		32 （3250）	235（24）	1		350	500	1000×1000	270	500
HD-G826-1			98（10）			250	350	1500×1500	630	700
HD-G826-1			73（7.4）			200	350	1800×1800	870	1000
