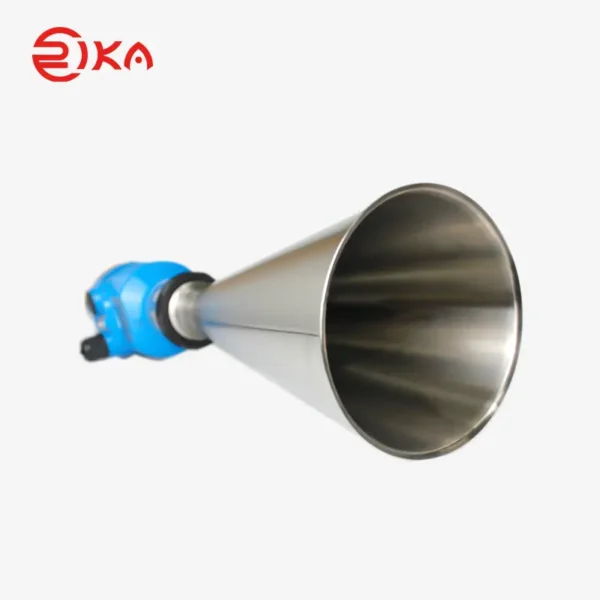

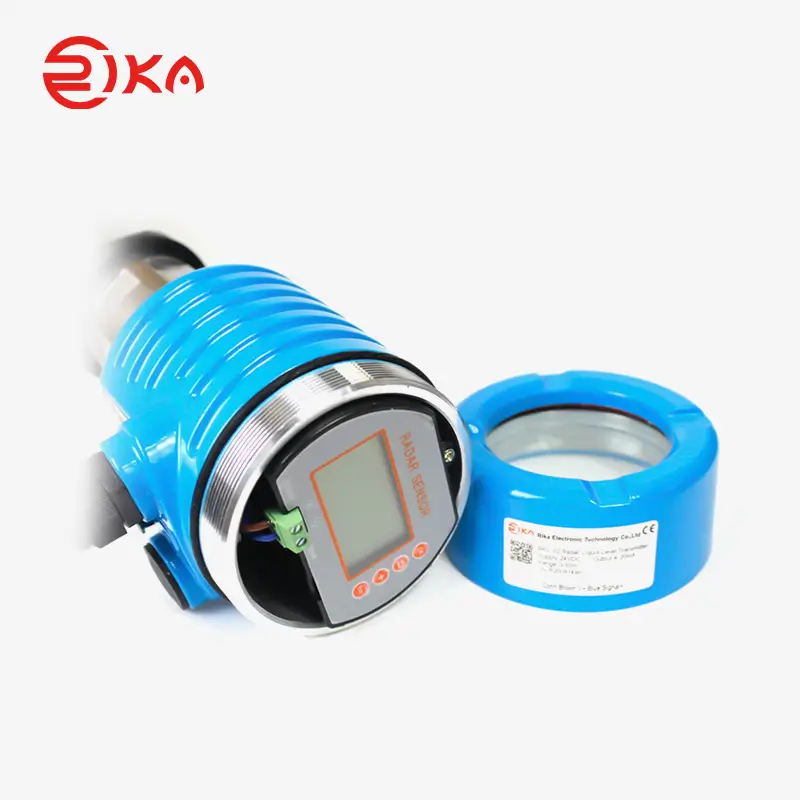

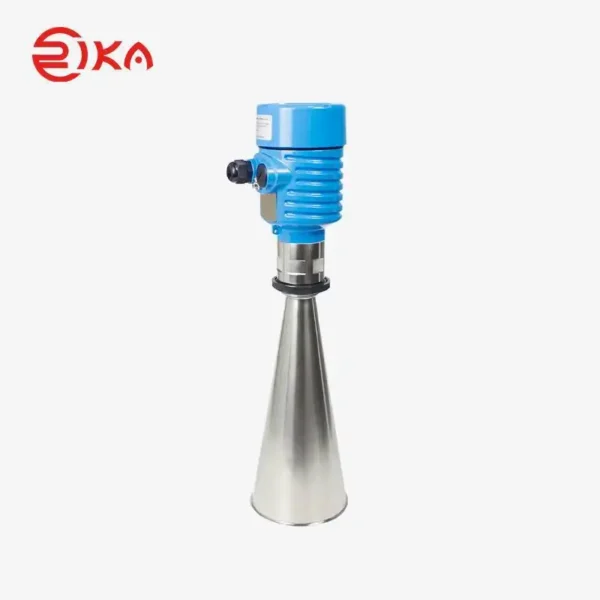

Pemancar Tingkat Radar RKL-02 Radar Level Transmitter RKL-02

Description

Antena Pemancar Tingkat Cairan Radar RKL-02 memancarkan pulsa gelombang mikro yang sempit, pulsa di ruang dengan kecepatan transmisi cahaya, bertemu di permukaan media yang diukur, sebagian energinya dipantulkan kembali, oleh antena yang sama. Menembakkan pulsa dan menerima interval pulsa dan antena ke permukaan media yang diukur sebanding dengan jarak, untuk menghitung jarak pada permukaan antena ke media yang diukur. Sensor level radar ini memberikan solusi terbaik untuk pengukuran level yang akurat dan andal. Apakah Anda memerlukan sensor level cairan radar untuk reservoir atau untuk aplikasi industri, pemancar level radar kami menawarkan keserbagunaan dan daya tahan yang tak tertandingi.

Spesifikasi

Item	Technical specifications
Range	10m,30m,50m,70m
Output	4-20mA,RS485(MODBUS-RTU)
Supply Voltage	12VDC,24VDC,220VAC
Process connection	G1_1/2,support flange
Working frequency	Range ＜30m：6.8GHz ， Range ＞30m＜70m：26GHz
Accuracy	128*64LCD display resolution:1mm
Relay alarm	250VAC/30VDC@5A Optional
Ingress Protection	IP67
Medium temperature	-40℃~ +150℃
Medium pressure	-100～100kPa
Operating Temperature	-40℃~ +85℃
Housing material	Aluminum alloy
Antenna material	304ss
Shock	10m/s²@10～150Hz
Storage Condition	10℃-50℃@20%-90%RH

Mounting

Antena radar peluncuran gelombang mikro memiliki sudut tertentu, dari tepi antena ke permukaan antara media yang diukur, dan meluncurkan area radiasi pancaran gelombang mikro tidak akan menjadi penghalang.

Untuk memastikan bahwa produk memenuhi persyaratan peringkat IP67, harap pastikan:

Kepala penyegelan utuh;

Kabel tidak rusak;

Pastikan kabel yang digunakan sesuai dengan persyaratan sambungan listrik dalam spesifikasi;

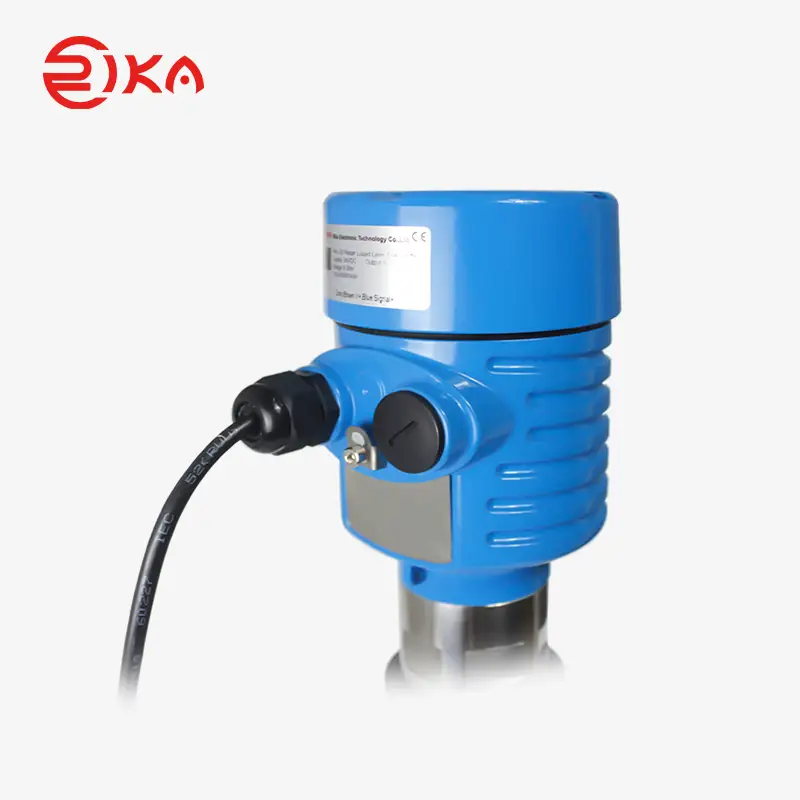

Sebelum memasuki antarmuka listrik, kabel ditekuk ke bawah, untuk memastikan bahwa air tidak akan mengalir ke dalam cangkang, seperti yang ditunjukkan pada;

Harap kencangkan kepala segel kabel, lihat;

Harap kembalikan antarmuka listrik yang tidak digunakan ke penyumbatan buta dengan kencang, lihat.

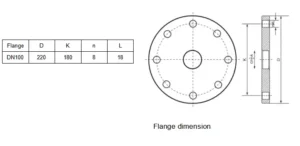

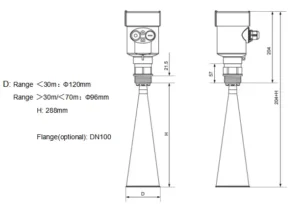

Dimensi
